415V 50HZ Rubber Tire Shredder LP800 Jalur Daur Ulang Ban Limbah

I MT/JAM Mesin Penghancur Karet Jalur Serbuk Karet Jalur Daur Ulang Ban Limbah

Instruksi jalur produksi serbuk karet

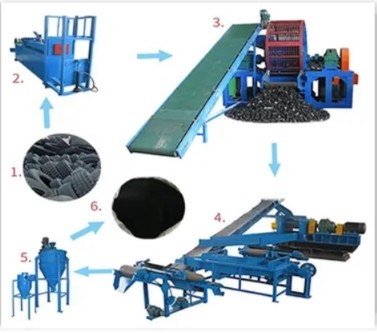

Ban bekas --- Mesin gambar kawat --- pemotong ban -- Mesin penghancur karet --- Mesin pemisah kawat baja --- pemisah magnetik --- Serbuk karet

--pemisah serat.

1. Mesin gambar kawat baja - ekstrak kawat baja tebal.

2. pemotong ban - potong ban besar menjadi tiga bagian

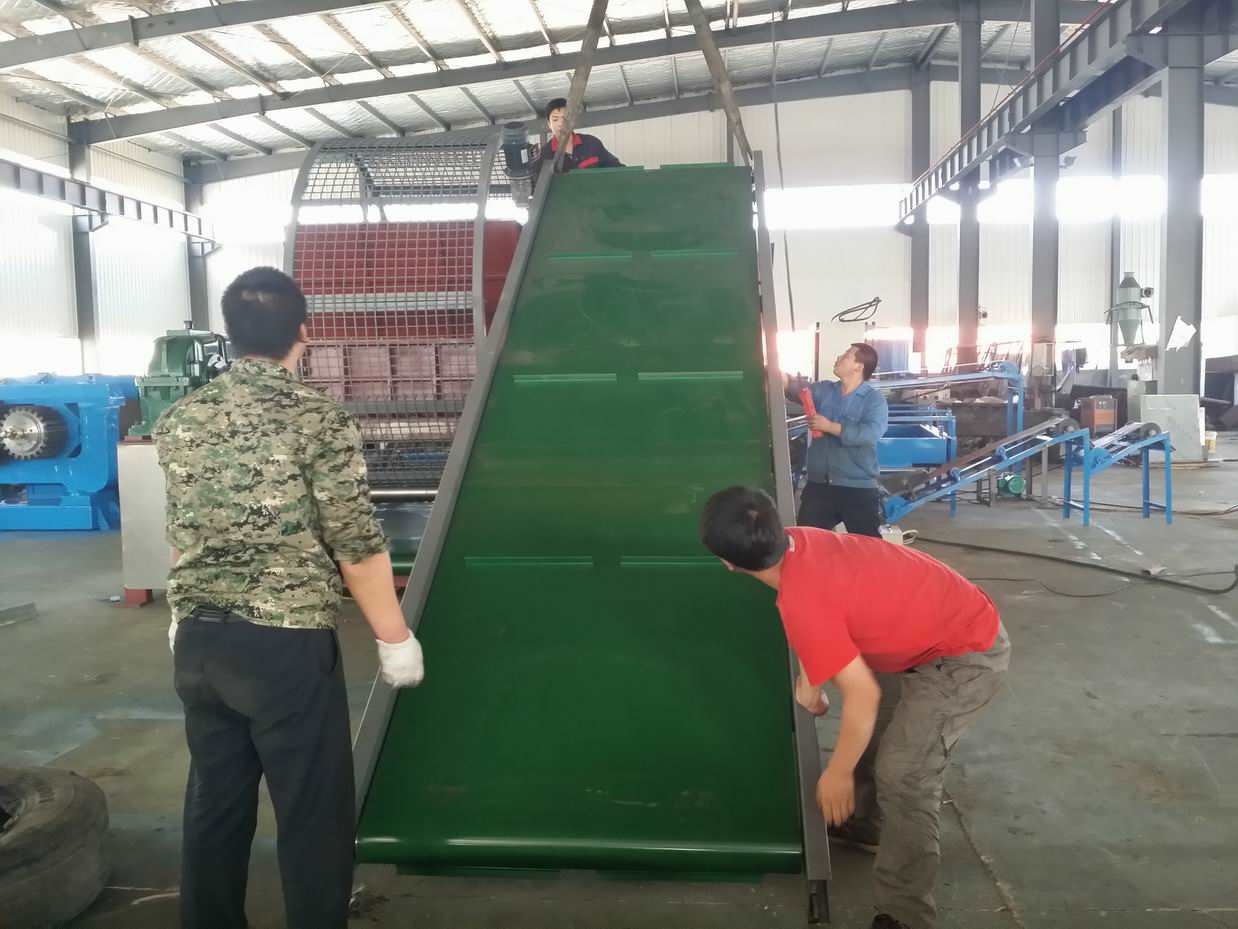

3. Konveyor-Mengangkut ban ke mesin penghancur.

4. Penghancur poros ganda - Gunting ban menjadi balok berukuran 5-10cm;

5. Sistem resirkulasi - Untuk mengontrol ukuran cabikan yang masuk ke raper;

6. Raspers-Kurangi cabik menjadi 15. 20mm chip dan membebaskan baja dari karet;

7. Over belt magnet - Pemisahan baja yang dibebaskan dari serpihan karet;

8. Pengumpan getaran - Mengangkut serpihan karet;

9. Mesin granulator karet - Pengurangan ukuran chip menjadi butiran 1-4mm dan membebaskan fraksi tekstil ke pemisahan aliran udara.

10. Mesin Penggiling -- Penggiling bubuk karet.

11.Unit de-dusting sentral--Singkirkan debu dan partikel halus dari sistem dan saring udara sebelum mengembalikannya ke atmosfir.

Aliran kerja:

1. mesin gambar kawat
Paduan keras dilas pada bilah pemotong agar kaku dan dapat dipakai.
Mesin ini dilengkapi dengan rak pengaman untuk secara efektif mencegah terjadinya masalah yang tidak aman dalam proses pengelupasan bead ban Motor,

peredam kecepatan dan rangka utama semuanya disusun secara kompak sebagai satu bodi. Dasar alat berat adalah kerangka cor lengkap, yang nyaman untuk dipasang.

APLIKASI:
Mesin ini berlaku untuk melepas cincin baja dari manik-manik ban.

Data teknis

2.QDJ-1200 Mesin Pemotong Ban

.Spesifikasi

1.1 Ukuran keseluruhan (P×L×T): 2080×1000×2130mm

1.2 Jumlah.pemotong: 4 buah

1.3 Stroke pemotong: hampir 600mm

1.4 Tekanan silinder: hampir 12T

1.5 Tekanan oli kerja: 6.3Mpa

1.6 Pompa oli: Aliran 40 L/mi, tekanan 6.3Mpa

1.7 Kelas oli kerja: Oli mekanis No. 32

1.8 Model motor: Y132M2-6, daya: 7,5---11kW

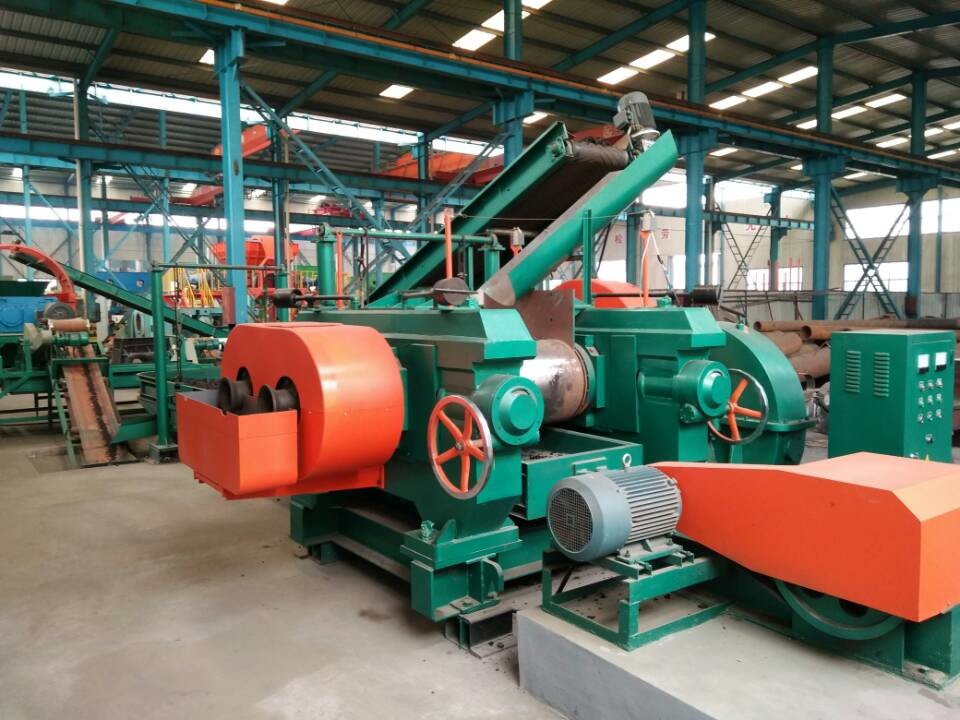

3. mesin penghancur karet

Ciri
Mesin ini memiliki struktur yang kompak, teknologi canggih, konsumsi daya rendah, efisiensi tinggi, ruang penghancur dengan struktur mati, mudah dirawat, dll. Mesin, mengadopsi baja paduan keras yang sangat baik karena bilahnya, keras tinggi dan dapat dipakai, dapat druable; Lingkaran layar mesh memiliki struktur gridding, menjatuhkan potongan dengan area yang luas, bagus untuk potongan karet.

1. kata pengantar

Baca panduan ini dengan saksama sebelum memasang peralatan untuk mencegah cedera yang tidak perlu dan kerusakan peralatan selama pengoperasian.

Catatan: Karena ada bilah tajam di dalam mesin, harap berhati-hati saat mengoperasikan mesin, untuk alasan apa pun, unit utama harus dihidupkan tanpa beban.

2. Deskripsi Perangkat

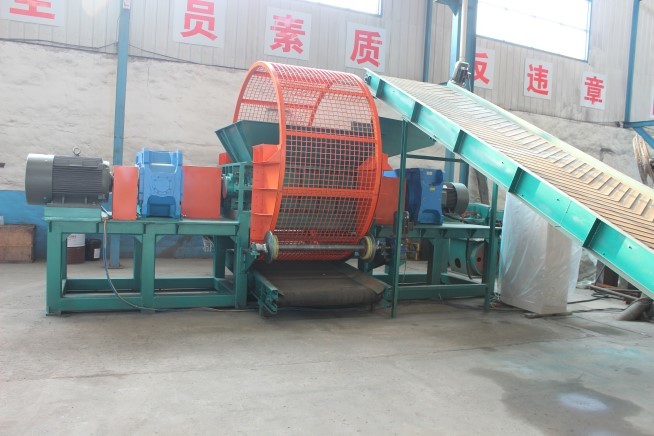

Mesin penghancur poros ganda SSJ-40130 adalah jenis mesin penghancur baru yang dibuat oleh Perusahaan Shenghualong, termasuk pisau bergerak (poros utama, badan pisau bergerak, pengatur jarak, bantalan), pisau statis, kotak pembawa, braket kotak, sistem pengumpanan, sistem pengosongan, sistem penyaringan blok bahan, sistem tenaga, sistem kontrol listrik, dll. Ini memiliki karakteristik kecepatan rendah, kebisingan rendah, torsi tinggi, efisiensi tinggi, dll. Ini memiliki berbagai aplikasi dan cocok untuk produksi yang berdiri sendiri atau yang cocok baris.

3. Parameter teknis utama peralatan

3.1.Diameter berputar dari pisau bergerak :φ480mm

3.2.Jumlah pisau bergerak: 25 buah

3.2.Ketebalan pisau bergerak: 50mm

3.3.Kecepatan putar dari pisau bergerak: 12r/min

3.4.Tenaga motor: 55 + 55Kw

3.5.model peredam: ZSY-400-80

3.6.panjang ruang penghancur × lebar: 1340 × 1115mm

3.7.Kandang putar: Φ2600×1260/50×50

3.7.Panjang unit utama×lebar×tinggi :6430×2600×3130mm

4 .Rubber Crusher: Ini adalah mesin utama daur ulang limbah ban

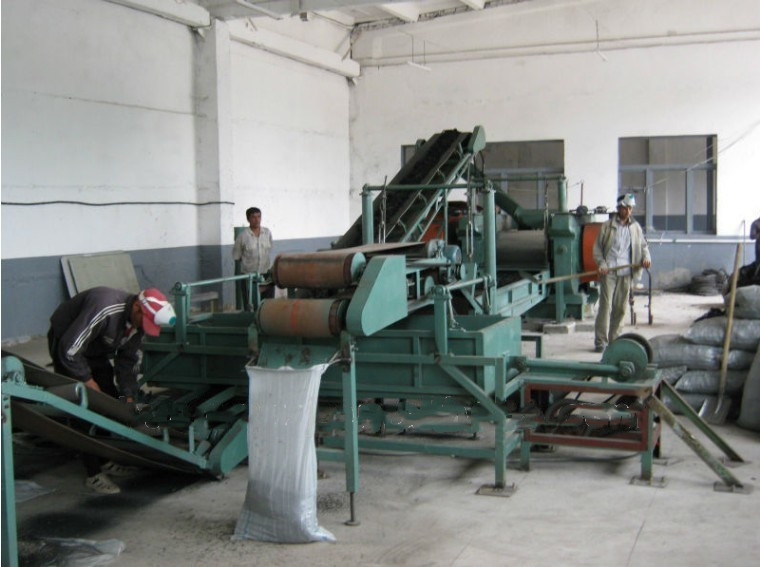

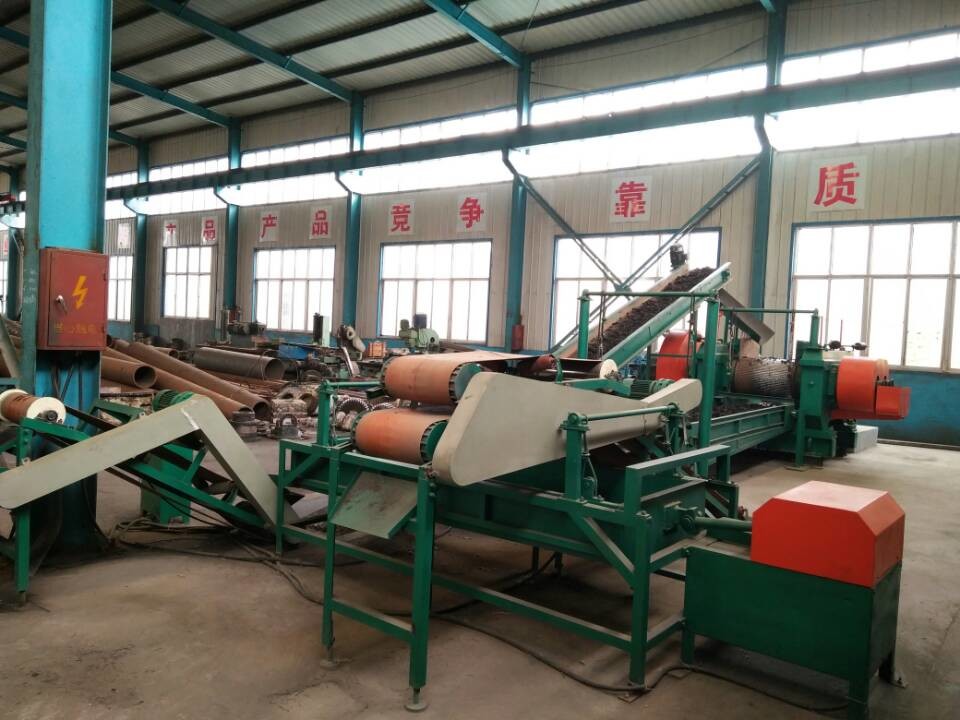

5. Lini Produksi Karet Granulator

​

6.pemisah serat

Spesifikasi teknis utama

1).Impeller: Diameter bilah kipas adalah φ1100 mm, dan jumlahnya 8 buah.

2).Ukuran cangkang roda: bagian bodi peralatan adalah φ1600 mm, dan tinggi total peralatan sekitar 3400 mm.

3).Kecepatan spindel: 377 (dan 464) rpm.

4).Motor utama: JQ2-52-6 5.5kw 760rpm.

5).Putaran pengumpan: 29 putaran per menit.

6).Motor pengumpan: JW092—4 0,4 ​​kW 1370 rpm

3. Fitur

Prinsip pemisahan udara didasarkan pada perbedaan berat antara serbuk karet halus dan untaian serat campuran.Di bawah aksi aliran udara, gaya ke atas yang berbeda dihasilkan.Berdasarkan perbedaan tersebut maka dirancanglah alat separasi, sehingga kedua material tersebut dapat dipisahkan dan didiamkan pada tempat yang berbeda untuk mencapai tujuan separasi.

FAQ

Saya: Mengapa memilih kami?

l. Lebih dari 30 tahun sejarah pabrik SHENGHUALONG.

6-8 tahun staf pengalaman penjualan asing, lebih efisien dan profesional.Insinyur luar negeri melayani lebih dari 30 negara.

2.ISO: 9001, CE, persetujuan sertifikasi BV.

3. Layanan tepat waktu, berjanji untuk memberikan solusi dalam waktu 12 jam, menjamin pelanggan bebas masalah.

4. Tanggal pengiriman pendek, tidak ada penundaan.Terima pesanan mendesak untuk pengiriman cepat.

Q2: Bagaimana dengan tanggal pengiriman?

Itu akan sesuai dengan jumlah mesin.Biasanya mesin akan dikirim dalam 20-30 hari setelah mendapatkan deposit, tidak ada penundaan.

Terima pesanan mendesak untuk pengiriman cepat.

Q3: Apa pernyataan garansi?

Kami menjamin semua produk yang diproduksi oleh kami bebas dari cacat material dan pengerjaan.Dalam penggunaan normal jangka waktu 12 bulan atau 36 bulan setelah tanggal pembelian asli.

Dan kami memiliki layanan setelah garansi: dukungan teknis video, dukungan online, suku cadang akan ditawarkan kepada Anda.

Q4: Bagaimana dengan layanan luar negeri?

Kami akan mengatur pengaturan luar negeri dan pekerjaan pelatihan jika kebutuhan pelanggan.Pelanggan harus membayar akomodasi, tiket, dan gaji.
