XKP560 Mesin Penghancur Ban Karet Lini Produksi Serbuk Karet Biru Hijau

mesin penghancur karet XKP-560 garis bubuk karet garis daur ulang limbah ban

Instruksi jalur produksi serbuk karet

Aliran kerja:

Ban bekas --- Mesin gambar kawat --- pemotong ban -- Mesin penghancur karet --- Mesin pemisah kawat baja --- pemisah magnetik --- Serbuk karet

--pemisah serat.

1. Mesin gambar kawat baja - ekstrak kawat baja tebal.

2. pemotong ban - potong ban besar menjadi tiga bagian

3. Konveyor-Mengangkut ban ke mesin penghancur.

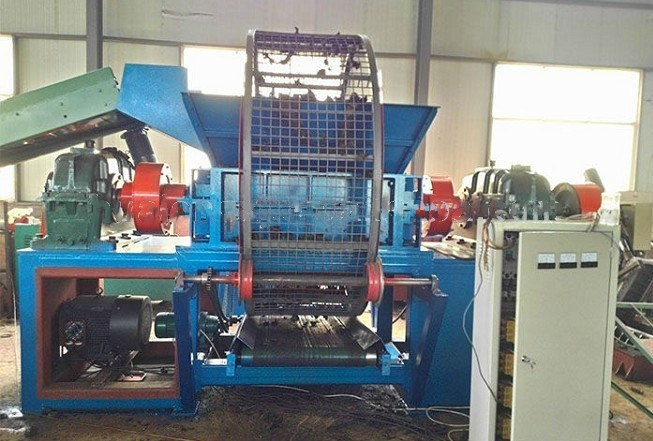

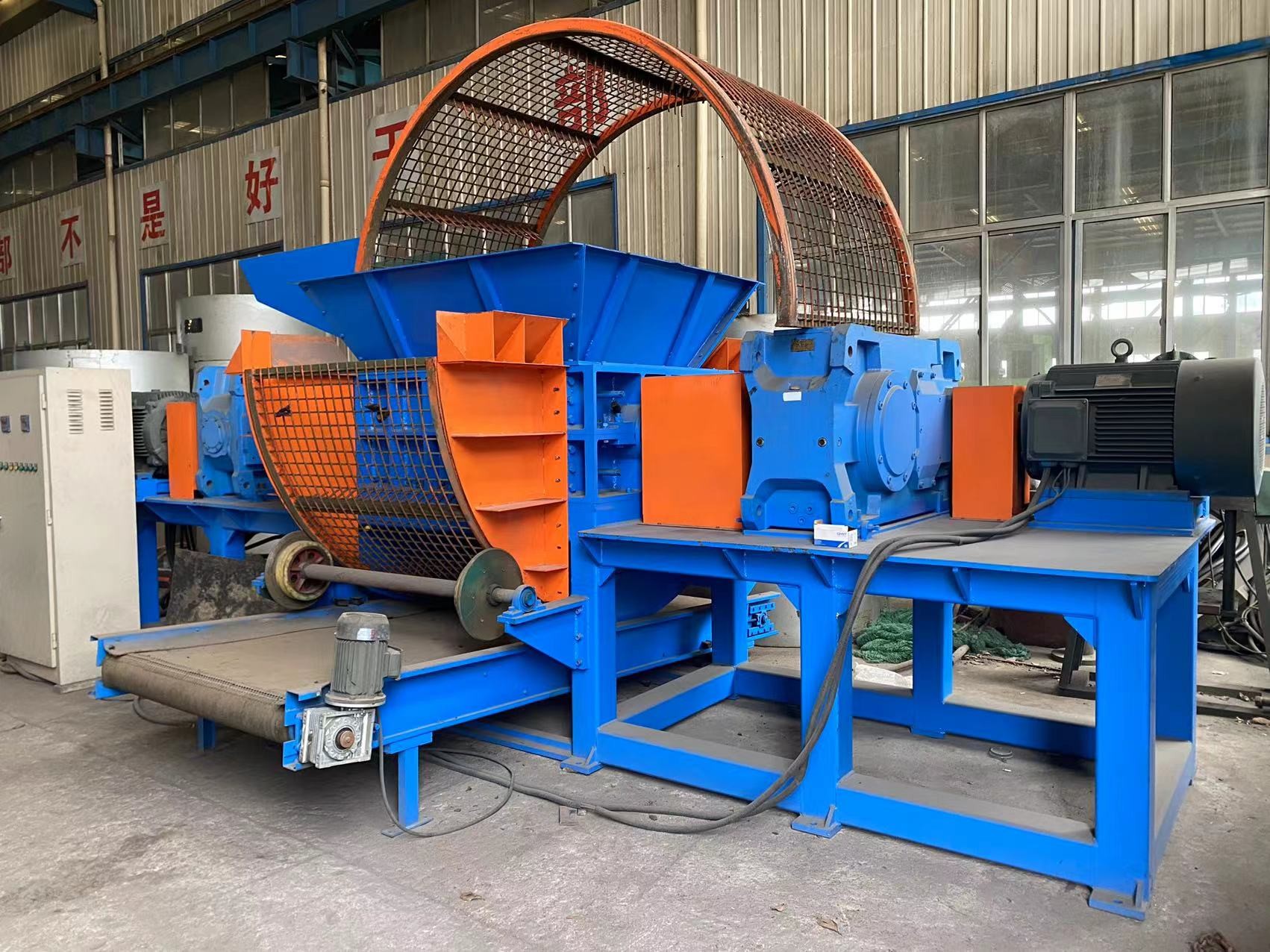

4. Penghancur poros ganda - Gunting ban menjadi balok berukuran 5-10cm;

5. Sistem resirkulasi - Untuk mengontrol ukuran cabikan yang masuk ke raper;

6. Raspers-Kurangi cabik menjadi 15. 20mm chip dan membebaskan baja dari karet;

7. Over belt magnet - Pemisahan baja yang dibebaskan dari serpihan karet;

8. Pengumpan getaran - Mengangkut serpihan karet;

9. Mesin granulator karet - Pengurangan ukuran chip menjadi butiran 1-4mm dan membebaskan fraksi tekstil ke pemisahan aliran udara.

10. Mesin Penggiling -- Penggiling bubuk karet.

11.Unit de-dusting sentral--Singkirkan debu dan partikel halus dari sistem dan saring udara sebelum mengembalikannya ke atmosfir.

1. mesin gambar kawat
Paduan keras dilas pada bilah pemotong agar kaku dan dapat dipakai.
Alat berat ini dilengkapi dengan rak pengaman untuk secara efektif mencegah terjadinya masalah yang tidak aman dalam proses pengelupasan bead ban. Motor, peredam kecepatan, dan rangka utama semuanya tersusun secara kompak sebagai satu bodi.Dasar alat berat adalah cetakan lengkap kerangka kerja, yang nyaman untuk instalasi.

APLIKASI:
Mesin ini berlaku untuk melepas cincin baja dari manik-manik ban.

Data teknis

2.QDJ-1200 Mesin Pemotong Ban

.Spesifikasi

1.1 Ukuran keseluruhan (P×L×T): 2080×1000×2130mm

1.2 Jumlah.pemotong: 4 buah

1.3 Stroke pemotong: hampir 600mm

1.4 Tekanan silinder: hampir 12T

1.5 Tekanan oli kerja: 6.3Mpa

1.6 Pompa oli: Aliran 40 L/mi, tekanan 6.3Mpa

1.7 Kelas oli kerja: Oli mekanis No. 32

1.8 Model motor: Y132M2-6, daya: 7,5---11kW

3. mesin penghancur karet

Ciri
Mesin ini memiliki struktur yang kompak, teknologi canggih, konsumsi daya rendah, efisiensi tinggi, ruang penghancur dengan struktur mati, mudah dirawat, dll. Mesin, mengadopsi baja paduan keras yang sangat baik karena bilahnya, keras tinggi dan dapat dipakai, dapat druable; Lingkaran layar mesh memiliki struktur gridding, menjatuhkan potongan dengan area yang luas, bagus untuk potongan karet.

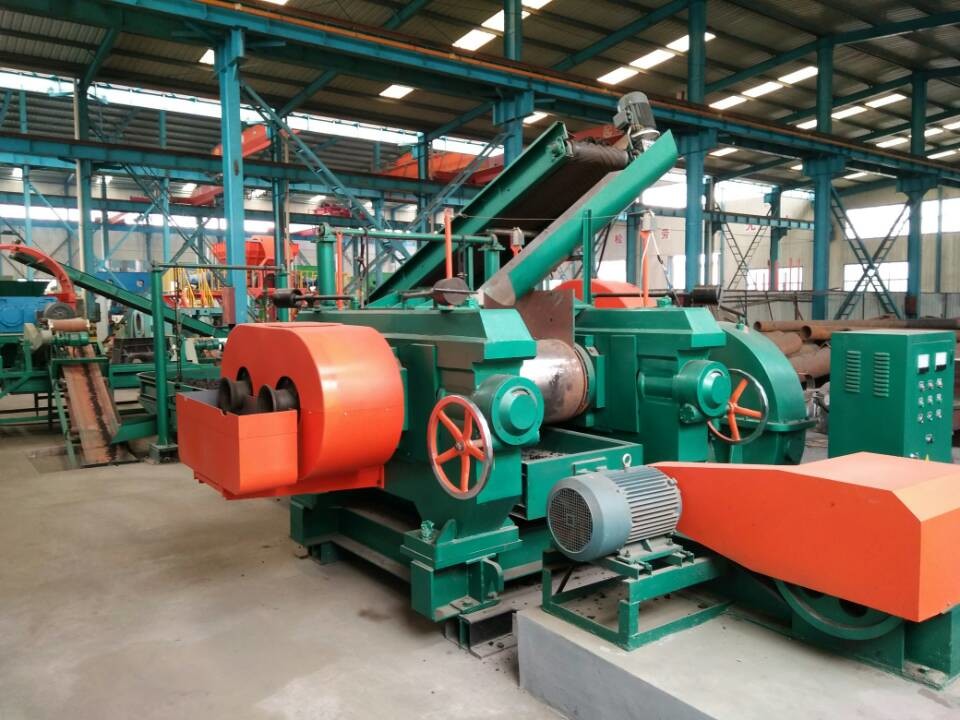

4 .Rubber Crusher: Ini adalah mesin utama daur ulang limbah ban

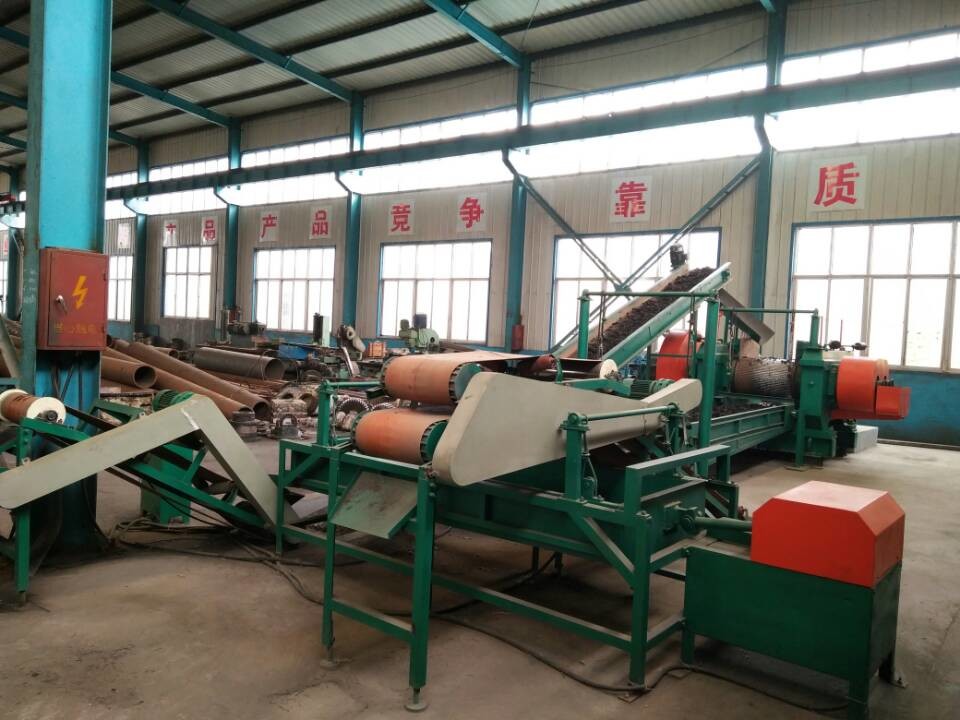

5. Lini Produksi Karet Granulator

​

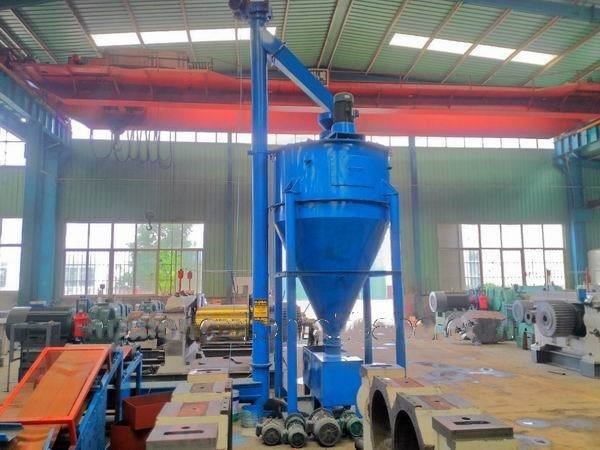

6.pemisah serat

Spesifikasi teknis utama

1).Impeller: Diameter bilah kipas adalah φ1100 mm, dan jumlahnya 8 buah.

2).Ukuran cangkang roda: bagian bodi peralatan adalah φ1600 mm, dan tinggi total peralatan sekitar 3400 mm.

3).Kecepatan spindel: 377 (dan 464) rpm.

4).Motor utama: JQ2-52-6 5.5kw 760rpm.

5).Putaran pengumpan: 29 putaran per menit.

6).Motor pengumpan: JW092—4 0,4 ​​kW 1370 rpm
