Mesin Kalender Karet Tiga Gulung 1600mm 3 Mesin Kalender Gulung

Reduktor & komponen listrik:

1Motor & komponen listrik dilengkapi dengan "SIEMENS" "MITSUBSHI" "CHINT", dll.

2.PLC merek terkenal kontrol otomatis, Aman, Sealible, Stabil.

3. konservasi energi, kami memiliki paten untuk ini.

Persyaratan aplikasi dan operasi peralatan

1.1Aplikasi utama:Mesin ini terutama digunakan untuk tirai, kanvas dan kain lain sisi ganda karet terus menerus.

1.2 Persyaratan operasi A. Lingkungan berjalan: ketinggian < 1000m,

Suhu: 5°C-40°C, maksimum kerendahan 95%

B. Sumber daya: AC415V/50Hz, 3-fase

C. Tekanan air pendingin: 0,2-0,4Mpa

Suhu air pendingin: <25°C±3°C

2 Parameter teknis utama

Diameter gulungan 550 mm

Panjang kerja gulungan 1600mm

Kecepatan linier gulung tengah 4-32m/menit

Rasio kecepatan gulungan 1:1.5:1.5:1

Max. Jangkauan nip 10mm

Ketebalan produk kalender 0,3-6mm

Lebar produk yang terkalender maksimal 1400mm

Motor utama

Kekuatan 132/160kw

Kecepatan 980RPM

Jenis penyesuaian Nip

Tekanan air pendingin 0,2-0,4Mpa

Dimensi keseluruhan ((L*W*H) 6270*2960*4100mm

Berat sekitar 22000kg

3 Kisaran pasokan

Hal ini terutama digunakan untuk lem satu atau dua sisi terus menerus kain tirai, kanvas dan tekstil lainnya, dan kalender produksi film tipis bahan karet, ban radial dan lapisan kedap udara.
1. Ini mengadopsi roll pengeboran pinggiran dengan pemanasan yang baik dan efek pendinginan.
2.Axis silang, pra-pemuatan, menarik kembali perangkat diatur untuk memastikan ketepatan produk.
3Setiap roll didorong oleh motor independen dan rasio kecepatan diatur untuk memenuhi proses yang berbeda.
4Sistem kontrol mengadopsi PLC, keamanan dan keandalan, operasi yang mudah dan otomatisasi tinggi.

Mesin body (bedplate & frame) 1 set

Roll & bearing 4 set

Perangkat penyesuaian Nip 3 set

Perangkat panduan stok 1 set

Sistem pelumasan 1 set

Sistem transmisi 1 set

Sistem pipa penyesuaian suhu gulung 1 set

Bolt dasar 1 set

Sistem kontrol listrik 1 set

4 Item berikut yang disiapkan oleh pengguna akhir

A. Semua kabel kawat di luar kotak operasi dan kabinet kontrol listrik.

B. Semua pipa di luar sendi putar.

5 Pabrik dan standar teknis

5.1 Bingkai: besi cor kekuatan tinggi melalui pengolahan penggilingan dan pengolahan sepenuhnya melalui pemesinan presisi, dengan kekakuan yang kuat dan kemampuan anti-getaran yang baik.

5.2 Lembar tempat tidur: Lembar tempat tidur yang dilas melalui penggilingan dan pengolahan, dengan kekakuan tinggi dan tidak ada deformasi.

5.3 Gulung dan bantalan

(1) Struktur gulungan: gulungan halus berongga, gulungan dibor adalah opsional.

(2)Bahan dan bahan: terbuat dari paduan Ni, Cr dan Mo melalui pengecoran sentrifugal

(3) Kekerasan: HRC60-67

(4) kedalaman lapisan pengerasan: 5-23mm

(5) Bantalan utama: bantalan rol anti gesekan

(6) Pendukung bantalan: bagian-bagian casting melalui proses annealing, dengan lubang minyak pelumasan disediakan.

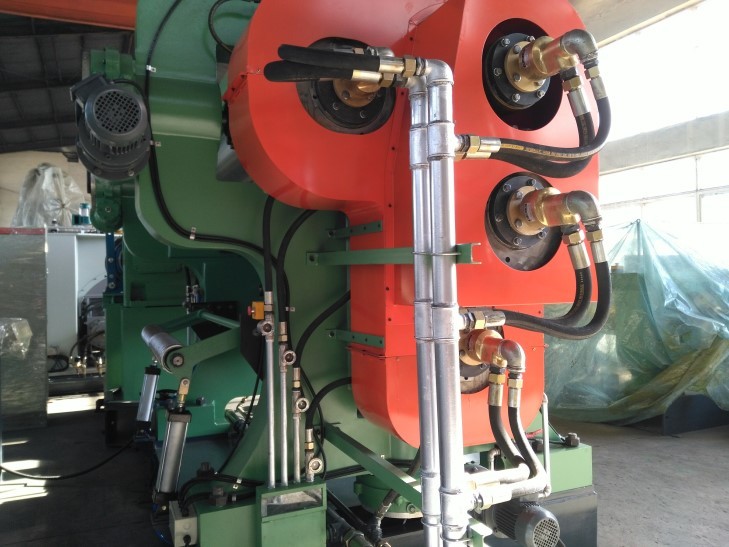

(7) Sistem penyesuaian suhu gulung mengadopsi dengan sendi putar berkualitas tinggi dan selang baja tahan karat.

5.4 Perangkat penyesuaian Nip

Pengaturan ujung digunakan untuk gulungan 1 #, 2 # dan 4 #, baik penyesuaian sisi tunggal dan

Ada pengaturan ganda sisi ganda.

5.5 Panduan stok

Pengaturan jarak bebas diadopsi dengan jenis manual.

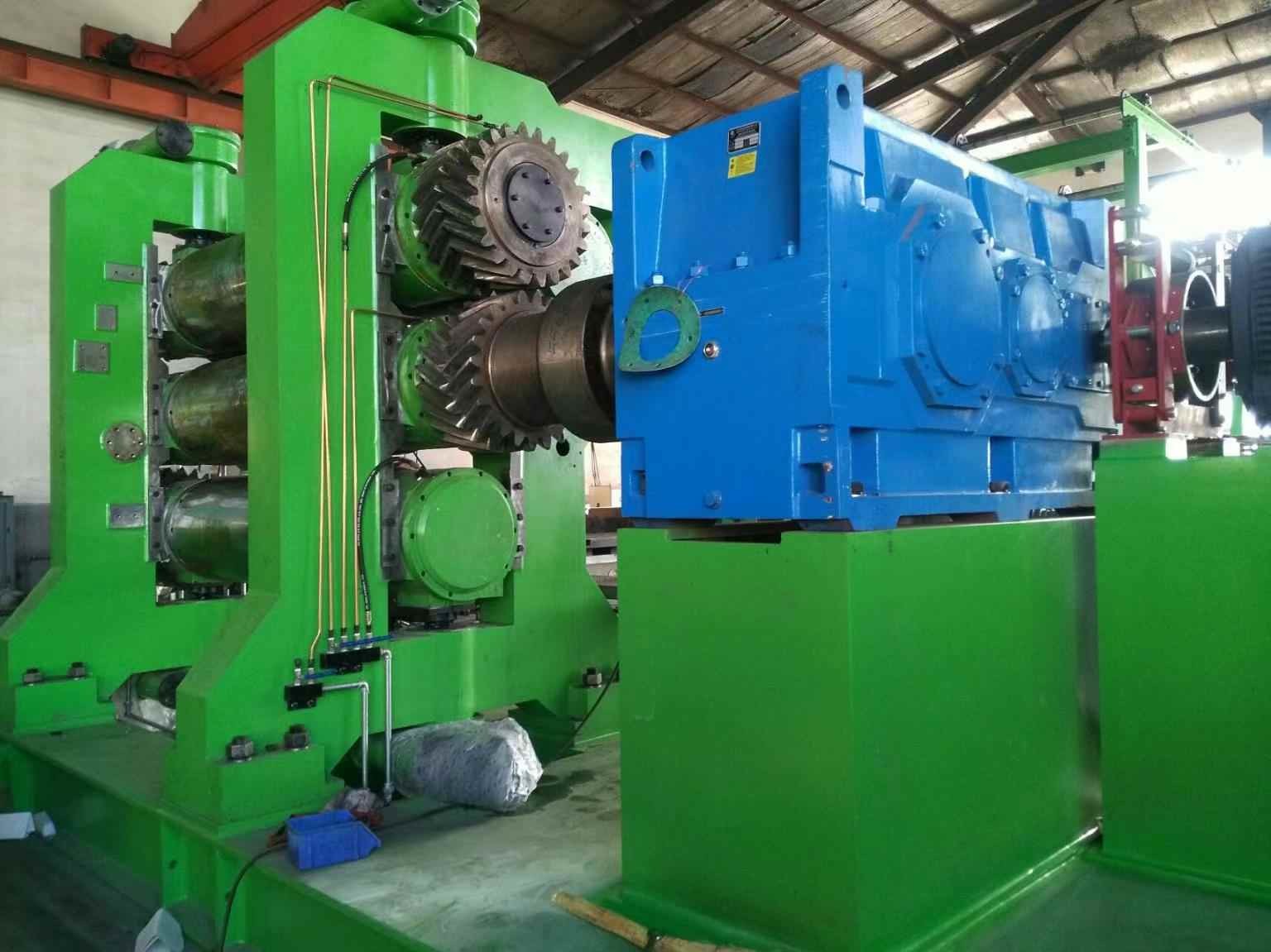

5.6 Pengurangi kecepatan

(1)Tipe: satu motor input dan satu batang output

(2) Pelumasan: jenis mandi minyak

(3)Input coupling: kopling fleksibel

5.7 Tulang pin kopling

Kopling pin batang diadopsi untuk menghubungkan poros output pengurang kecepatan dan roll, yang membuat berjalan yang handal dan lancar saat bekerja, serta pemeliharaan yang mudah.

5.8 Sistem pelumasan

(1) Bantalan: ada tangki minyak untuk sistem ini, yang diatur dengan penyesuaian kapasitas aliran, pengukur suhu minyak, pendingin, filter, dll.

(2)Lapisan pelumasan minyak tipis

5.9 Sistem kontrol listrik

Sistem kontrol yang lengkap dan sempurna memenuhi persyaratan kerja kalender, sistem ini menampilkan operasi sederhana dan berjalan yang dapat diandalkan.
