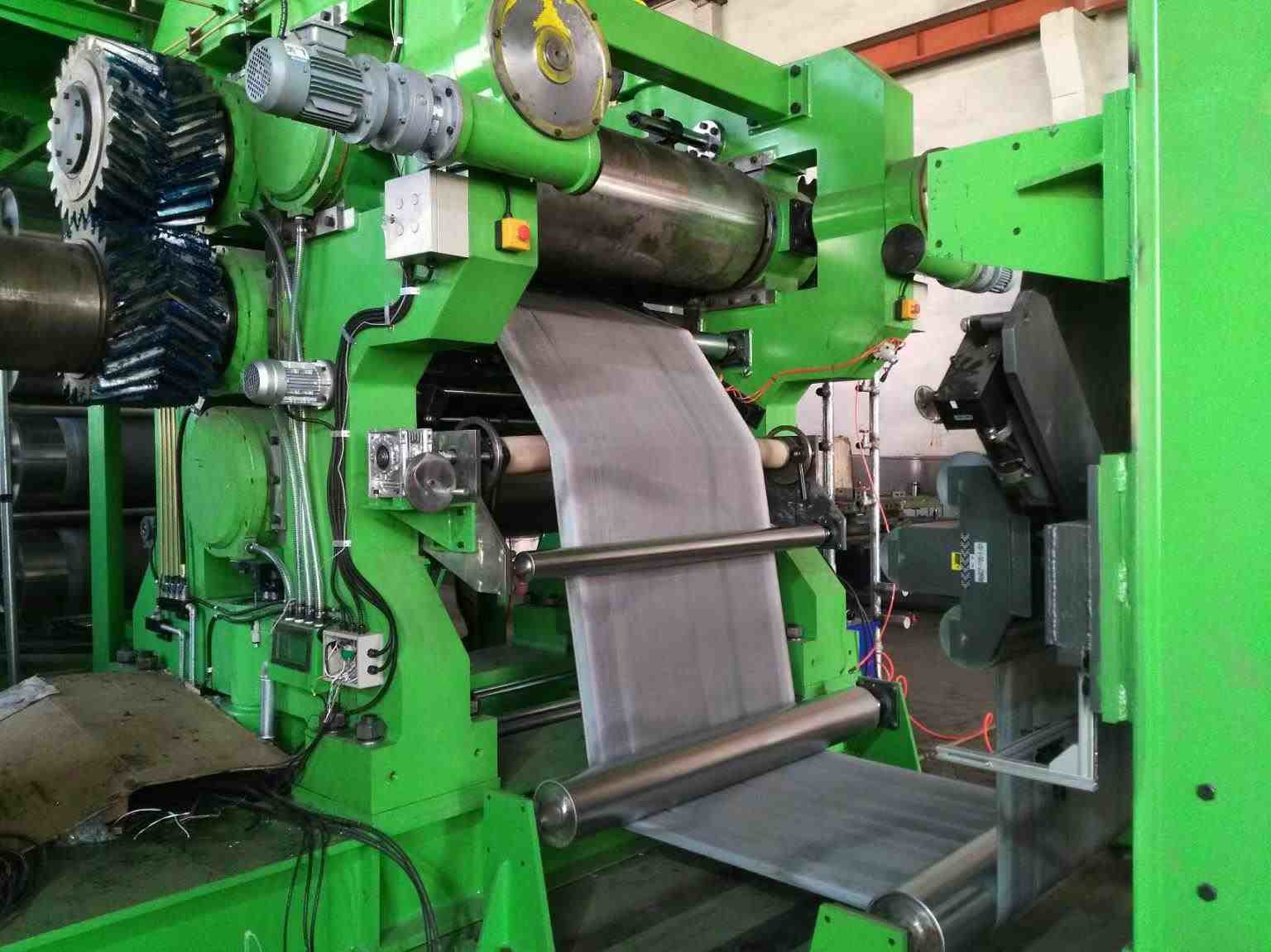

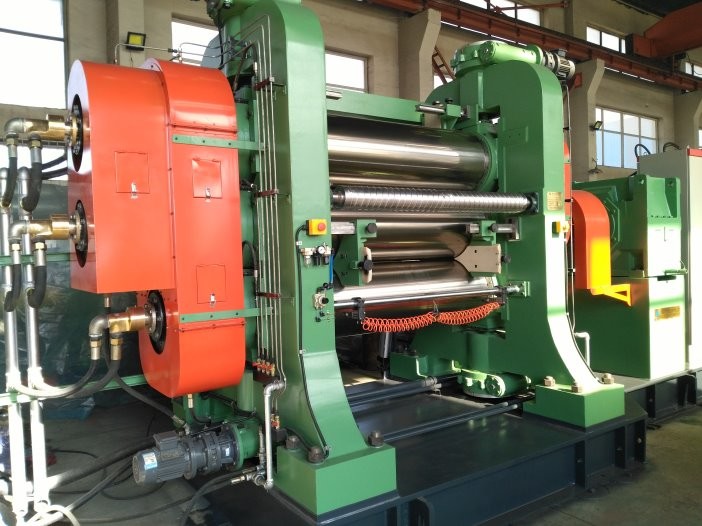

Mesin Kalender Karet Dia 550mm AC 415V 50Hz 3 Phase

Komponen Motor & Listrik:

1. Komponen Motor & Listrik dilengkapi dengan "SIEMENS" "MITSUBSHI" "CHINT", dll.

2. Kontrol otomatis PLC merek terkenal, Aman, Seliable, Stabil.

3. konservasi energi, kami memiliki paten untuk ini.

Aplikasi peralatan dan persyaratan operasi

1.1Aplikasi utama:Mesin ini terutama digunakan untuk gorden, kanvas, dan kain lainnya dengan sisi ganda karet terus menerus.

1.2 Persyaratan operasi A. lingkungan lari: ketinggian <1000m,

suhu: 5 ℃ -40 ℃, maks.kerendahan hati relatif 95%

B. Catu daya: AC415V/50Hz, 3 fase

C. Tekanan air pendingin: 0,2-0,4Mpa

Suhu air pendingin: ﹤25℃±3℃

2 Parameter teknis utama

Diameter gulungan 550mm

Gulung panjang kerja 1600mm

Kecepatan linier gulungan tengah 4-32m / mnt

Rasio kecepatan gulungan 1:1,5:1,5:1

Maks.rentang gigitan 10mm

Ketebalan produk yang dikalender 0,3-6mm

Maks.lebar produk yang dikalender 1400mm

Motor utama

Daya 132/160kw

Kecepatan 980RPM

Nip menyesuaikan jenis penyesuaian bermotor

Tekanan air pendingin 0,2-0,4Mpa

Dimensi keseluruhan (L * W * H) 6270*2960*4100mm

Kira-kiraberat 22000kg

3 Kisaran pasokan

Bodi mesin (bedplate & rangka) 1set

Gulung & bantalan 4 set

Nip menyesuaikan perangkat 3 set

Perangkat panduan stok 1set

Sistem pelumasan 1set

Sistem transmisi 1set

Gulung sistem pipa pengatur suhu 1set

Baut pondasi 1set

Sistem kontrol listrik 1set

4 Mengikuti item yang disiapkan oleh pengguna akhir

A. Semua kabel kawat di luar kotak operasi dan kabinet kontrol listrik.

B. Semua saluran pipa di luar sambungan putar.

5 Fabrikasi dan standar teknis

5.1 Rangka: besi cor berkekuatan tinggi melalui perawatan anil dan diproses sepenuhnya melalui pemesinan presisi, dengan kekakuan yang kuat dan kemampuan anti-getaran yang baik.

5.2 Pelat dasar: pelat dasar yang dilas melalui anil dan pemrosesan, dengan kekakuan tinggi dan tanpa deformasi.

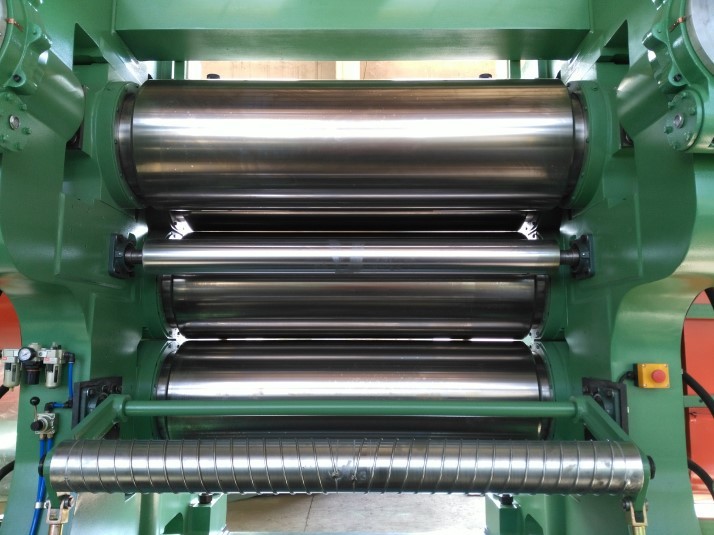

5.3 Gulungan dan bantalan

(1) Struktur gulungan: gulungan halus berongga, gulungan yang dibor adalah opsional.

(2) Bahan dan fabrikasi: terbuat dari paduan Ni, Cr dan Mo melalui pengecoran sentrifugal

(3) Kekerasan: HRC60-67

(4) Kedalaman lapisan pengerasan: 5-23mm

(5) Bantalan utama: bantalan rol anti-gesekan

(6) Dukungan bantalan: pengecoran bagian melalui proses anil, dengan lubang minyak pelumas dicadangkan.

(7) Sistem penyesuaian suhu gulungan mengadopsi sambungan putar berkualitas tinggi dan selang stainless steel.

5.4 Perangkat penyetel nip

Penyesuaian nip digunakan untuk roll 1#, 2# dan 4#, baik penyetelan satu sisi dan

penyesuaian ganda sisi ganda tersedia.

5.5 Panduan stok

Penyesuaian jarak bebas diadopsi dengan tipe manual.

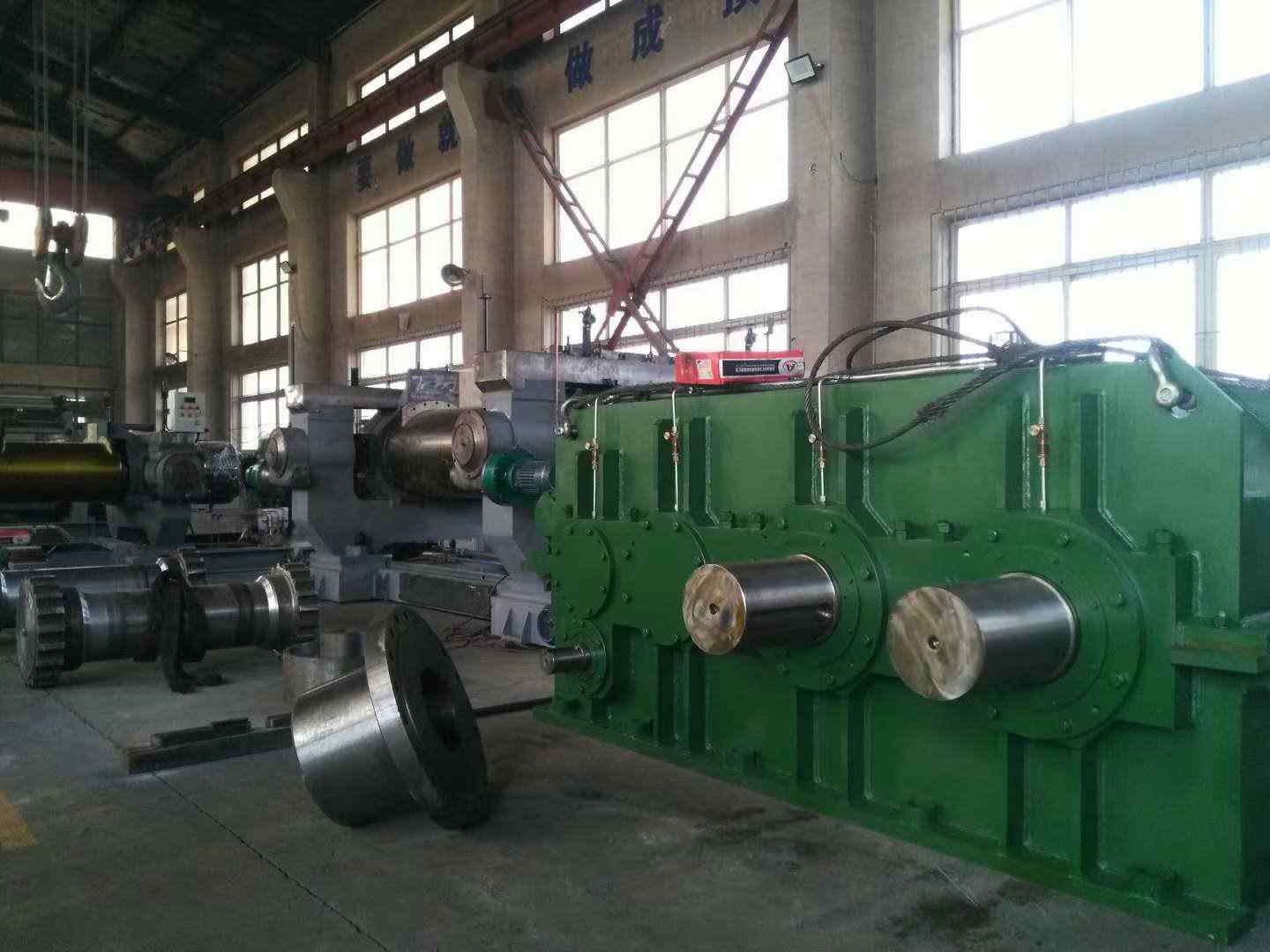

5.6 Peredam kecepatan

(1) Jenis: satu masukan motor dan poros keluaran tunggal

(2) Pelumasan: tipe penangas minyak

(3) Kopling input: kopling fleksibel

5.7 Sambungan pin batang

Kopling pin batang diadopsi untuk menghubungkan poros dan gulungan output peredam kecepatan, yang membuat pengoperasian yang andal dan lancar saat bekerja, serta perawatan yang mudah.

5.8 Sistem pelumasan

(1) Bantalan: ada tangki oli untuk sistem ini, yang diatur dengan penyesuaian kapasitas aliran, pengukur suhu oli, pendingin, filter, dll.

(2) Pipa pelumasan oli tipis

5.9 Sistem kontrol listrik

Sistem kontrol yang lengkap dan sempurna memenuhi persyaratan kerja kalender, sistem ini menampilkan pengoperasian yang sederhana dan pengoperasian yang andal.
