Rubber Converyer Belt Line Heat Press Machine Rubber Tile Vulcanizing Press

XLB-Q1350X10600X2 Karet inti kain Jalur Produksi Sabuk Pengangkut

1350×10600×2 Garis produksi sabuk pengangkut kain berlapis ganda

Solusi teknis

1. Lingkup pasokan:

Satu set lengkap dari merek baru, teknologi maju, berkualitas tinggi ganda-lapisan mesin flat vulkanisasi cocok untuk kain inti conveyor belt vulkanisasi,jalur produksi dapat dioperasikan dengan aman, stabil, andal dan untuk waktu yang lama.

Instruksi pengiriman:

Barang-barang berikut tidak termasuk dalam lingkup pengiriman:

a. Kabel pembangkit dan kabel listrik eksternal.

b. Pengkabelan dari catu daya utama ke setiap kabinet kontrol.

pipa dan katup penghubung antara sumber daya eksternal (air pendingin) dan unit.

d. Minyak pelincir, minyak hidrolik.

1.1 Aliran peralatan

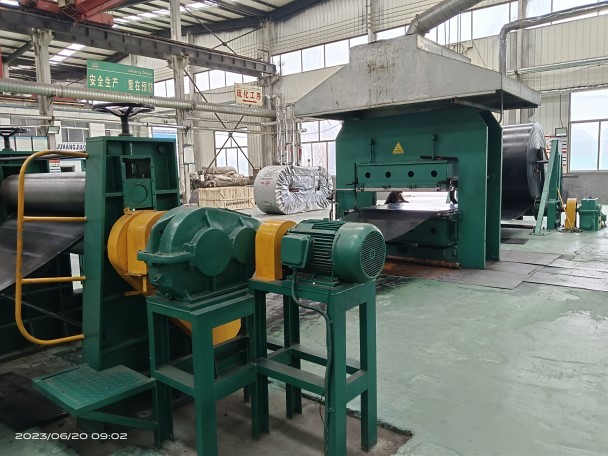

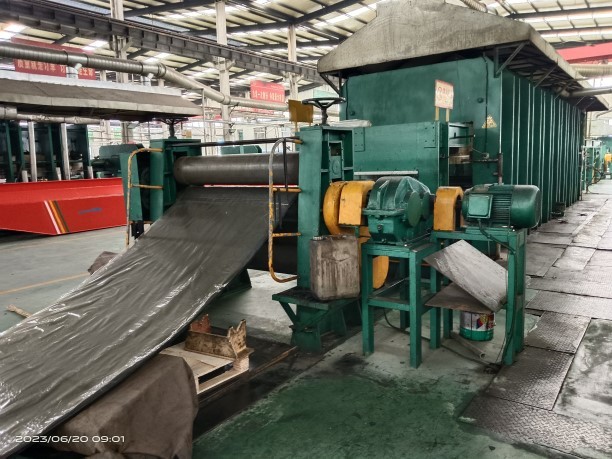

Cloth coiling (2 sets) → belt core unwinding (2 sets) → idler roller group (3 sets of double layers) → front traction → front clamping and stretching (double layers) → main vulcanizing machine (double layers) → middle Clamping (double layer)→idling roller group (3 sets of double layers)→rear clamping and stretching (double layer)→rear pulling machine (double layer)→repair machine→double ground roller coiler (2 sets).

Ketinggian pusat peralatan adalah 1300mm (jarak antara bidang bawah pelat pemanas atas dan tanah).

1.2 Komposisi Peralatan

1.2.1 Pengambilan kain

Kepala panduan keselamatan otomatis tipe swash plate digerakkan oleh motor torsi yang dapat diputar maju dan mundur,dan kecepatan dapat diatur secara otomatis sambil menjaga kecepatan garis konstan.

1.2.2 Inti lead off

Ini mengadopsi kepala panduan jenis plat swash dengan asuransi otomatis, didorong oleh motor torsi, dan dapat maju dan mundur.

1.2.3 Traksi depan

struktur yang sama traksi belakang

1.2.4 Peregangan Grip Depan

Dua poros panduan yang dipasang di depan penjepit dan peregangan dipasangkan di tempat tidur bagian bawah vulkanisator utama, dan naik dan turun dengan tempat tidur bagian bawah.Satu tabung minyak peregangan utama penuh dengan jumlah peregangan pita sebelum penggunaan petrokimia, dan dua piston di tubuh rangka digunakan untuk gerakan 360mm atas dan bawah silinder, dengan kerjasama dari penjepit tengah,akan memisahkan pita perekat yang terjebak pada atas dan bawah plat panas.

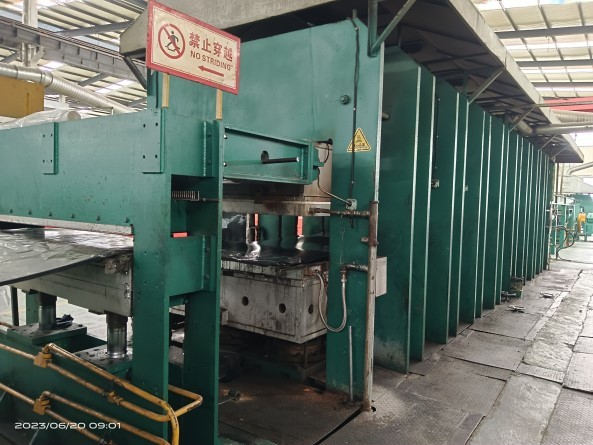

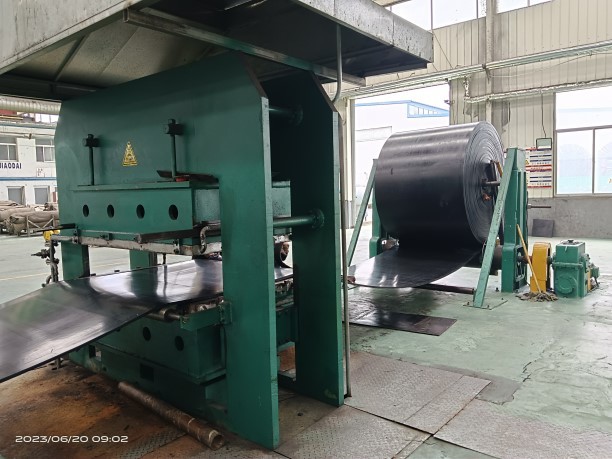

1.2.5 Pencet utama

Mesin vulkanisasi utama dirancang sesuai dengan teknologi terbaru dan memenuhi standar HG/T3034-1999.

(1) Lembar bingkai

Piring baja Q235 dipilih, strukturnya adalah lempeng las, tajamnya dihapus dengan tembakan tembakan mekanis, cat seri Fuling disemprotkan,dan tekanan dihilangkan dengan getaran sebelum dapat ditransfer ke pemrosesan mekanis.

(2) piring panas

Plat baja 45# yang diangkut dengan panjang tetap ganda dan diolah dengan benar digunakan untuk pengolahan; setiap plat panas dibagi menjadi 6 zona pemanasan,setiap zona pemanasan memiliki titik pengukuran suhu, dan ada 18 titik pengukuran suhu di atas, tengah dan bawah pelat pemanas;Setiap piring panas dan setiap masuk uap zona pemanasan dilengkapi dengan bagian penyesuaian manual untuk secara manual mengontrol setiap suhu, dan suhu setiap zona pemanasan ditampilkan pada konsol utama; ujung dingin ganda masing-masing 300mm.

(3) Pad atas dan bawah

Untuk memastikan akurasi produksi, pemotongan otomatis dan blanking, pengolahan planer alur pengelasan, karbon dioksida gas pengelasan terlindung,Pemanasan kawat paduan digunakan, dan seluruh tubuh dimasukkan ke dalam tungku untuk pengolahan panas setelah pengelasan untuk sepenuhnya menghilangkan ketegangan pengelasan, dan kemudian pemrosesan mekanis dilakukan.Memastikan tidak ada deformasi selama penggunaan.

(4) Botol minyak

Tubuh silinder mengadopsi bagian pengelasan, piston mengadopsi besi cor paduan dingin,dan struktur penyegelan mengadopsi struktur kombinasi cincin penyegelan ganda dan cincin tahan debu untuk memastikan penggunaan jangka panjang.

(5) Perangkat pengangkat keseimbangan mekanis

Perangkat pengangkat keseimbangan mekanis dipasang di kedua ujung platform bawah untuk memastikan keseimbangan pelat pemanas bawah, sehingga mengatasi fenomena api yang tidak merata,toksisitas dan tegangan rendah dari produk yang disebabkan oleh mengangkat miring dari pelat pemanas bagian bawah, untuk memastikan kualitas produk.

(6) Perisai panas

Mengadopsi ketahanan tekanan ≥ 400kg/cm2, konduktivitas termal 0,18Kcal/m, ketahanan suhu 210°C, ketebalan 20mm bahan isolasi panas baru,cocok untuk digunakan antara pelat pendukung atas dan bawah dan pelat pemanas dan antara pelat pendukung bawah dan piston antara.

(7) Perangkat panduan penjepit

Empat pasang perangkat panduan penjepit dengan celah yang dapat disesuaikan dipasang di kedua sisi vulkaniser, dan kesalahan pergeseran longitudinal dan lateral penjepit cetakan pelat panas adalah ≤ 0,5 mm.

QINGDAO SHENGHUALONG RUBBER MACHINERY didirikan pada tahun 1967, memiliki karyawan lebih dari lima ratus,
manufaktur untuk mesin karet dan mesin laminasi.
Sebagai produsen mesin karet,Hangsen memiliki tanah lebih dari 50000 meter persegi, dengan total aset lebih dari USD 100 juta, lebih dari 500 karyawan, dan 60 insinyur mekanik,

Perusahaan ini adalah salah satu perusahaan swasta terbesar yang bergerak dalam produksi profesional mesin karet.
Kami 8 meter gantry jenis mesin penggilingan,
TK6913B Mesin pengeboran dan penggilingan CNC
TPX6213 Pengeboran lantai
TPX6113 mesin penggilingan dan pengeboran
Pusat pemesinan vertikal
CY-K630 mesin bubut CNC
2.5 Mesin putar vertikal meter dan peralatan pemrosesan canggih besar lainnya
Kami terutama memproduksi mesin berikut.
Peralatan ban radial
XK-660 Pabrik pencampuran karet terbuka
Mesin vulkanisasi cetakan ganda 42 sampai 65,5 inci
Mesin vulkanisasi cetakan tunggal 75-105 inci
Seri pencampur internal, Seri pabrik pencampuran karet, Seri ekstrusi dan filter
Mesin vulkanisasi tabung ban, flap, lempeng tabung dalam
Jalur daur ulang ban bekas
Rubber rekam lembaran garis dan sebagainya,
Kami juga dapat merancang dan memproduksi berbagai mesin dan peralatan karet non-standar sesuai dengan kebutuhan pelanggan.
Perusahaan kami selalu mengikuti konsep pasar permintaan pasar pertama, pelanggan pertama.
Sampai sekarang, kami telah mengekspor ke lebih dari 40 negara, menikmati reputasi yang baik di pasar dunia.
